Logiciel de Gradiométrie Gravitationnelle et Magnétisme

Solutions Avancées pour les Données Gravimétriques et Magnétiques destinées aux Secteurs Pétrolier et de la Recherche

Une modélisation précise du sous-sol est essentielle pour l’exploration et la gestion des ressources.

Xcalibur Smart Mapping propose LCT, une suite logicielle commerciale spécialisée dans le traitement, l’interprétation et la gestion des données gravimétriques et magnétiques, conçue pour les grandes compagnies pétrolières et les instituts de recherche.

LCT permet la création de modèles détaillés de champs potentiels, en réalisant la modélisation directe et l’inversion conjointe à partir de données gravimétriques, magnétiques, sismiques et de puits.

Développé en interne, ce logiciel intègre de multiples sources de données afin de fournir des solutions géologiquement fiables.

Il s’agit d’un outil essentiel pour l’exploration pétrolière, facilitant l’interprétation des structures de bassins, des intrusions et des estimations de profondeur.

Créer, évaluer, valider

La suite logicielle LCT permet de créer des modèles simples et complexes de champs potentiels du sous-sol terrestre, de réaliser des modélisations directes et des inversions conjointes, contraintes par les données gravimétriques, magnétiques, sismiques et de puits – notre logiciel spécialisé valorise les données de champs potentiels.

Développé en interne par une équipe de pointe en géophysique des champs potentiels, Xcalibur Smart Mapping comprend l’importance de l’intégration de multiples sources de données et de l’exportation des résultats vers les workflows sismiques. Grâce à l’utilisation intelligente d’inversions guidées par les données, notre objectif est de fournir des solutions géologiquement fiables à des problèmes géologiques complexes.

La principale clientèle de la suite LCT se compose de grandes compagnies pétrolières et d’institutions de recherche. Cela signifie que le logiciel LCT est conçu pour s’intégrer dans des workflows d’exploration complexes et répondre à des problématiques géologiques précises.

Le logiciel LCT constitue une solution complète pour la modélisation, l’interprétation et le traitement des données gravimétriques et magnétiques. Ces outils sont disponibles en modules individuels ou sous forme de suite complète d’applications, afin d’offrir des options de licence flexibles.

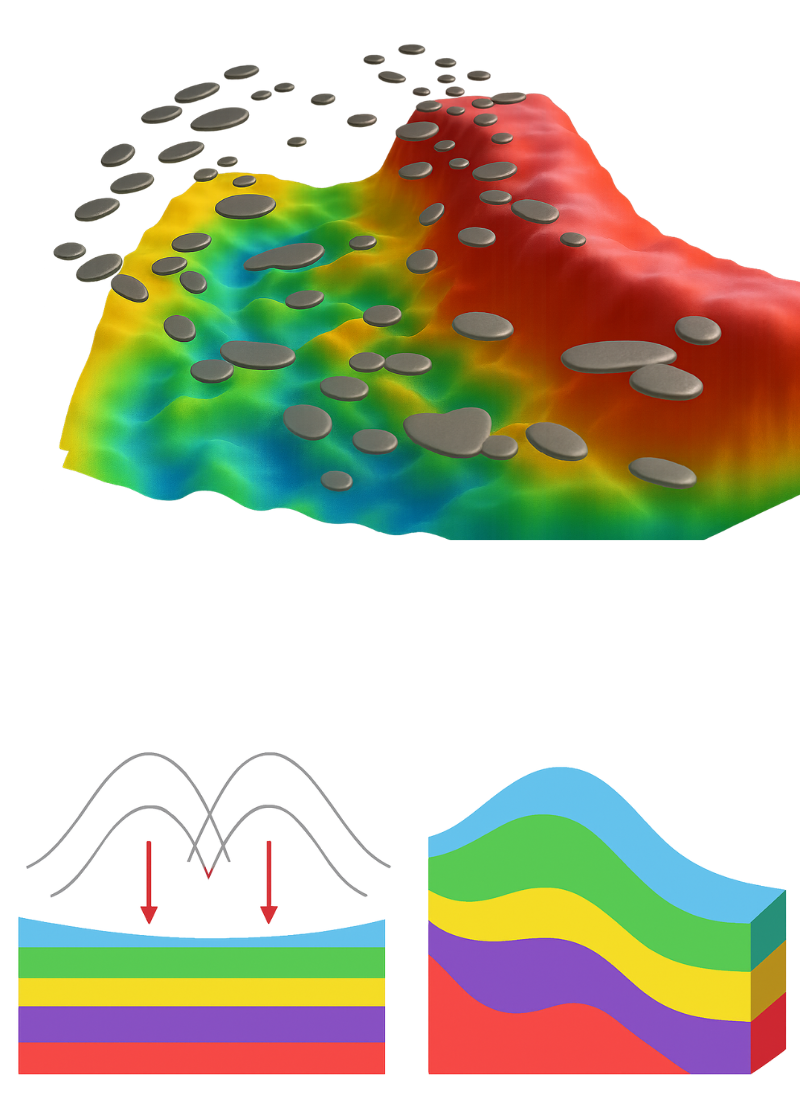

Modélisation 2D et Modélisation 3D

Modélisation 2D

LCT 2MOD™ permet de réaliser des modélisations gravimétriques et magnétiques en 2D et 2,5D, avec ou sans contraintes sismiques ou d’autres types.

Évaluez rapidement des structures géologiques anormales telles que des dômes salifères, des horizons carbonatés, des formations volcaniques, ou déterminez la profondeur du socle. 2MOD™ permet également de modéliser les données gravimétriques en forage. Il autorise la définition de densités variables latéralement et verticalement pour la modélisation de coupes géologiques.

Le mode à densité variable offre une capacité avancée pour générer des distributions de densité haute définition dans la modélisation 2D, et constitue le seul logiciel commercial à proposer cette fonctionnalité.

2MOD™ permet une modélisation fluide et intégrée des données sismiques, gravimétriques et magnétiques.

Modélisation 3D

LCT 3MOD™ vous aide à comprendre la géométrie des corps intrusifs (sel, formations volcaniques, etc.), ainsi que la structure et la stratigraphie des bassins, pour une intégration cohérente des données de champs potentiels et sismiques. 3MOD™ affiche simultanément les modèles gravimétriques et magnétiques, ainsi que les coupes sismiques, et permet à la fois des inversions structurales et des inversions des propriétés physiques (densité ou susceptibilité magnétique).

Sa capacité d’inversion conjointe des données de gravité, de gradient de gravité et de magnétisme est à la fois très rapide et efficace. La suite de modélisation 3D comprend également un moteur de calcul direct de gravité à grande vitesse à partir de données de densité SEGY.

Plusieurs fonctionnalités intégrées dans 3MOD™ sont uniques sur le marché et ne sont disponibles dans aucun autre logiciel commercial.

Filtrage de grilles et estimation de la profondeur magnétique

Filtrage de Grilles

LCT GRDFFT™ Grid Filtering & Analysis est un ensemble complet de filtres (transformations) dans le domaine du nombre d’onde, utilisant la transformation de Fourier rapide (FFT). De nombreuses activités d’exploration actuelles se déroulent dans les zones de faible latitude magnétique. De manière unique, GRDFFT™ met en œuvre différents algorithmes pour la réduction au pôle (RTP) adaptée aux latitudes basses. Pour les études régionales, GRDFFT™ inclut également la RTP différentielle, qui permet un calcul précis de la RTP sur de grandes zones de travail.

GRDFFT™ comprend en outre un large éventail de filtres spatiaux (transformations dans le domaine spatial). Cet avantage est particulièrement utile pour les géoscientifiques souhaitant améliorer les signaux gravimétriques et magnétiques liés aux linéaments, aux discontinuités et aux frontières géologiques.

Estimation de la Profondeur Magnétique

Obtenez des résultats fiables grâce à notre logiciel de modélisation de la profondeur magnétique et comprenez mieux votre socle et les intrusions volcaniques. LCT MAGPROBE™ est un outil interactif permettant l’estimation et la comparaison des profondeurs magnétiques à l’aide de multiples méthodes : Werner, Euler, Naudy, SPI, Phillips, ainsi que des méthodes spectrales et empiriques.

L’outil 3DEULER, destiné à la déconvolution des grilles de données magnétiques et au calcul automatique de la profondeur des sources magnétiques, vous offre un moyen rapide et intuitif d’obtenir une estimation globale de la distribution des sources magnétiques. Il est particulièrement adapté au traitement de grands ensembles de données.

LCT DATAPRO™ est un système interactif de traitement de données gravimétriques et magnétiques orientées par lignes, conçu en particulier pour les données marines (acquises en mer). Il fournit des outils pour charger les données de gravité et de magnétisme dans une base de données, les traiter, les éditer et les afficher de manière interactive.

Les résultats issus de LCT DATAPRO™ peuvent être importés dans les logiciels interactifs de modélisation et d’interprétation gravimétrique et magnétique de LCT, ainsi que dans d’autres systèmes reconnus de l’industrie comme ArcGIS.

Reposant sur les dernières avancées en méthodologie de traitement des données, ce système orienté vers les environnements marins permet la visualisation, le traitement, les ajustements systématiques et la correction des données. LCT DATAPRO™ est le seul système commercialement viable pour un traitement systématique et précis des données gravimétriques et magnétiques marines.

Plus de 100 ans d’expérience

Notre équipe cumule plus de 100 ans d’expérience en géophysique appliquée, principalement acquise auprès de grandes et petites entreprises minières et pétrolières, ainsi que de fournisseurs de services logiciels. Cette expertise est mise à profit dans le traitement de données de routine, ainsi que dans nos services à valeur ajoutée de traitement et d’interprétation.

Les travaux d’interprétation vont de l’amélioration et de l’intégration de données en première lecture, à la cartographie litho-structurale, jusqu’à des modélisations 2.5D et 3D détaillées, en utilisant des logiciels de dernière génération.

Afin d’optimiser l’investissement du client, Xcalibur propose des services de conseil couvrant un large éventail de méthodologies et de technologies, dans le but de maximiser les bénéfices de l’acquisition géophysique et d’intégrer correctement ces données avec d’autres informations géoscientifiques.

Conception de levés terrestres et aéroportés (magnétique, gravimétrique, radiométrique, EM, électrique)
Contrôle qualité (QA/QC) de levés terrestres et aéroportés (magnétique, gravimétrique, radiométrique, EM, électrique)
Traitement et retraitement de données de levés terrestres et aéroportés (magnétique, radiométrique, EM)
Traitement de données spécialisé (magnétique, EM)
Intégration, amélioration et traitement d’images des données de levés terrestres et aéroportés (magnétique, radiométrique, gravimétrique, électrique)
Intégration numérique des données géologiques, géochimiques et géophysiques
Interprétation litho-structurale intégrée
Modélisation quantitative des données géophysiques en 2D et 3D
Livraison de produits intégrés sur une plateforme SIG

Xcalibur Smart Mapping utilise des logiciels propriétaires pour améliorer les résultats, la qualité et ajouter de la valeur à ses services existants :
